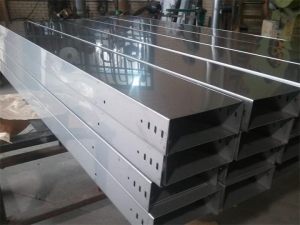

匯線電纜橋架設備要點和注意事項

1、當電力電纜和控制電纜較少時,可同一電纜橋架設備,但中心要用隔板將電力電纜和控制電纜隔開敷設。

2、電纜橋架水平敷設時，橋架之間的銜接頭應盡量設置在跨距的1/4左右處,水平走向的電纜每隔2米左右固定一下，垂直走向的電纜每隔1.5米左右固定一下。

3、電纜橋架設備應有牢靠接地。如使用橋架作為接地干線，應將每層橋架的端部用16mm2軟銅線聯接（并聯）起來，與總接地干線相通，長距離的電纜橋架每隔30--50米接地一次。

4、電纜橋架設備除需屏蔽裝保護罩外，在室外設備時環境關于電纜橋架有影響 應在其頂層加裝保護罩，避免日曬雨淋，對如需焊接設備時，焊件四周的焊縫厚度不得小于母材的厚度，焊口必須防腐處理。

5、匯線橋架系列電纜橋架設備的至大載荷支撐距離應小于答應載荷和支撐跨距。

6、選擇電纜橋架寬度時應留有必定的備用空位，以便為今后增添電纜用

電纜橋架接地的施工要求

1、電纜橋架的跨接資料應按規劃要求施工。若規劃沒有具體要求，可按以下要求。

(1)鍍鋅電纜橋架之間可使用鍍鋅銜接板作為跨接線，把橋架連成一體，在銜接板兩頭的兩只銜接螺栓上加鍍鋅彈簧墊圈。

(2)涂漆和噴塑及噴涂其它絕緣物的橋架，應選用軟銅線跨接。

跨接用的螺栓應鍍鋅，跨接導線端子與橋架接觸處，既要鏟除絕緣涂層，還要涂防銹導電膏?；蛭兄圃鞆S在橋架上焊銅墊圈，確保電纜橋架之間跨接牢靠。

(3)橋架通過建筑物變形縫和直線段超過30m，設補償設備處，橋架間斷兩頭使用軟銅導線跨接，并留有伸縮余量。

2、若規劃要求把橋架作為接地干線的一部分，則要求恪守電纜橋架設備標準 在接頭處的銜接電阻不該大于0.00033Ω。若使用橋架銜接板達不到這個要求，即使是鍍鋅橋架，也使用符合規劃要求的軟銅導線跨接。

3、電纜橋架從始端到終端，至少有一處與接地干線牢靠銜接。
