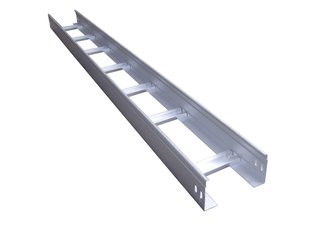

熱鍍鋅電纜橋架價格表。，電纜橋架作為承載各種電纜敷設的載體,

橋架廠家在重腐蝕環境中可作特殊防腐處理

?特別是大型寫字樓、金融商廈、酒店、場館等建筑,信息點密集,纜線敷設除了采用樓板溝槽和墻內埋管方式外,在豎井和屋內天棚吊頂內廣泛采用電纜橋架,電纜梯架、托盤寬度和高度的選擇應符合填充率的要求，電纜的梯架和托盤內的填充率在一般情況下，電力電纜可取40～50，控制電纜可取50～70，且宜預留10～25工程發展余量。在選擇電纜橋架的荷載等級時，電纜橋架的工作均布荷載不應大于所選電纜橋架荷載等級的額定均布荷載，如果電纜橋架的支吊架的實際跨距不等于2m時，則工作均布荷載應滿足要求。各種組件及支吊架在滿足相應荷載的條件下，其規格尺寸應與托盤、梯架的直線段、彎通系列相匹配。工程實際中，在電纜橋架的規格尺寸選擇方面的問題是要么偏大，要么偏緊張。如何合理地選擇電纜橋架的規格尺寸呢？《民用建筑電氣設計規范》（JGJ16-2008）中8、10、7條規定：“電纜總截面積與托盤內橫斷面積的比值，電力電纜不應大于40；控制電纜不應大于50。”在選擇電纜橋架的彎通或引上、引下裝置時，不應小于電纜橋架內電纜小允許彎曲半徑。

　　電纜橋架規格選擇1、橋架的寬度和高度就按下表選擇，并應符合電纜填充率不超過有關標準規范的規定值，動力電纜可取40-50，控制電纜可取50-70，另外需予留10-25的式程發展余量。2、各種彎通及附件規格應符合工程布置條件并與橋架相配套。3、支、吊架規格的選擇，應按橋架規格、層數、跨距等條件配置。并應滿足荷載的要求。4、橋架橫截面積的選擇見表橋架上電纜網絡中任一線路的大自動過電流保護的額定電流值或整定值（A）橋架橫截面充小值9683

　　如與電力電纜橋架合用時,應將電力電纜和弱電電纜各直一側,中間采用隔板分隔。弱電電纜與其它低電壓電纜合用橋架時,應嚴格執行選擇具有外屏蔽層的弱電系統的弱電電纜,避免相互間的干擾。電纜橋架安裝要求(1)槽式大跨距電纜橋架由室外進入建筑物內時,橋架向外的坡度不得小于1/100。(2)電纜橋架與用電設備交越時,其間的凈距不小于0.5m。(3)兩組電纜橋架在同一高度平行敷設時,其間凈距不小于0.6m。(4)在平行圖上繪出橋架的路由,要注明橋架起點、終點、拐彎點、分支點及升降點的坐標或定位尺寸、標高,如能繪制橋架敷設軸側圖,則對材料統計將更。直線段：注明全長、橋架層數、標高、型號及規格。拐彎點和分支點:注明所用轉彎接板的型號及規格。升降段：注明標高變化,也可用局部大樣圖或剖面圖表示。

　　在以牽引方式敷設光纜時，主要牽引力應加在光纜的加強芯上；電纜橋架內纜線垂直敷設時，在纜線m處，應固定在橋架的支架上，水平敷設時,直接部份間隔距施3~5m處設固定點。在纜線的距離首端、尾端、轉彎點處300~500mm處設置固定點；槽內纜線應順直,盡量不交叉、纜線不應溢出橋架、在纜線進出橋架部位，轉彎處應綁扎固定。垂直橋架布放纜線m處固定在纜線支架上，以防線纜下墜；在水平、垂直橋架和垂直橋架中敷設纜線對或以上主干對絞電纜、光纜及其他信用電纜應根據纜線的類型、纜徑、纜線芯數為束綁扎。綁扎間距不宜大于1.5m，扣間距應均勻、松緊適應；在豎井內采用明配、橋架、金屬橋架等方式敷設纜線，并應符合以上有關條款要求
